前言

在變壓器保護中，除主變差動、瓦斯等主保護外，主變過電流保護是一種重要的后備保護，不僅作為變壓器本身的后備保護，也可作為變壓器中、低壓側母線及出線的后備保護。但簡單的過電流保護不能滿足復雜的電力系統和大容量變壓器在定值計算中靈敏度的要求，復合電壓閉鎖過流保護的引入，可以解決過電流保護整定值過高，靈敏度不足等問題。

• 按躲過負荷自起動的最大工作電流整定


• 按躲過變壓器可能出現的最大負荷電流來整定


• 當變壓器低壓側具有出線保護時，按與相鄰保護相配合整定


• 躲過變壓器低壓母線自動投入符合整定

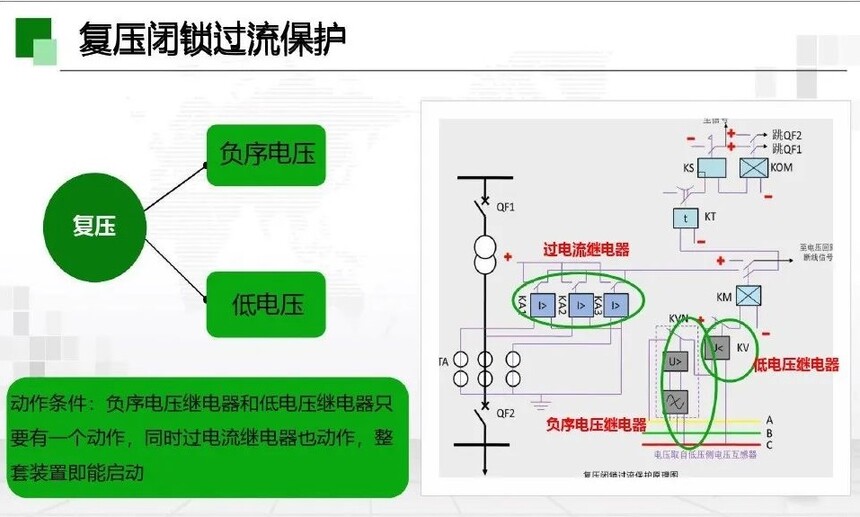

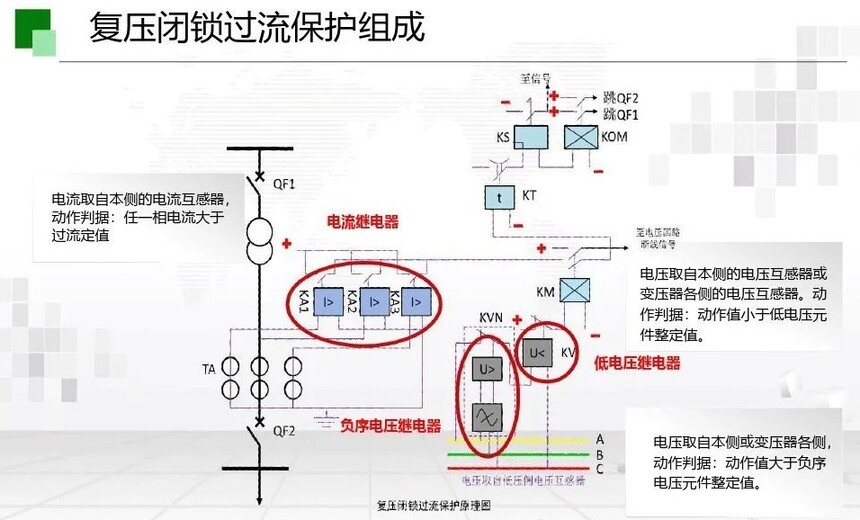

二、過流保護加低電壓閉鎖的原因

加低電壓閉鎖的條件主要是為了防止變壓器過載的時候引起裝置誤動。變壓器過載時，電壓會降低，電流自然會升高，有可能達到過流定值，而過載的情況只會發生很短的時間，如果沒有低電壓閉鎖條件，會引起變壓器解列，所以為了保證供電的可靠性，加了低電壓閉鎖條件。

三、過流保護加負序電壓閉鎖的原因

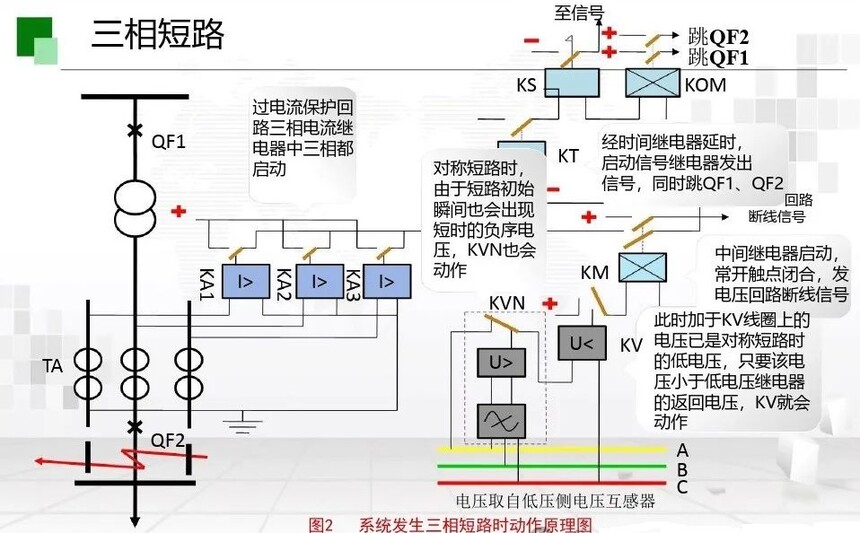

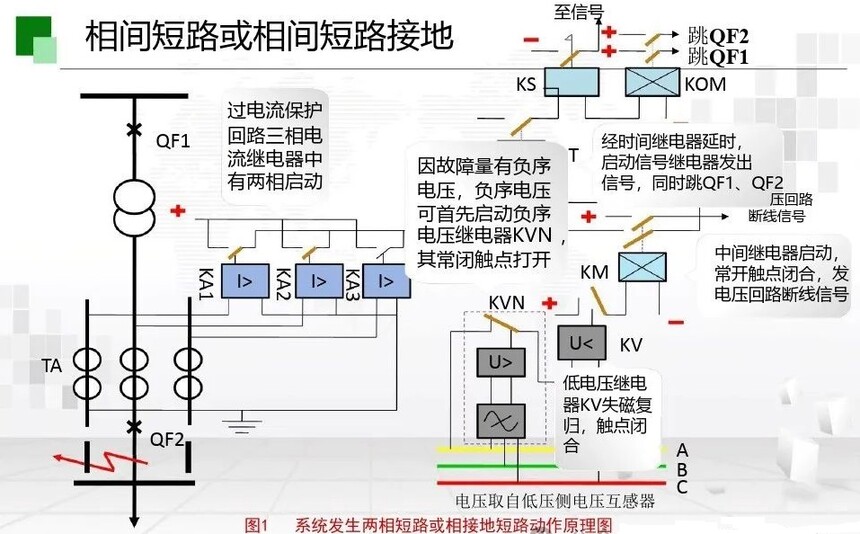

負序電壓閉鎖條件主要是為了提高三相斷短路的靈敏度，單相和兩相短路時都會產生很大的負序電壓，不用去考慮，而三相短路時，短路電流也是對稱的，但在短路的瞬間，三相電壓降低，會出現一定的負序值(6~9V)，負序電壓閉鎖就是采用這個原理，在負序電壓高于門檻時(可整定)，可靠出口。

四、復壓閉鎖過流保護優點

1. 在后備保護范圍內發生不對稱短路時，有較高靈敏度

2. 在變壓器發生不對稱短路時，電壓?jiǎn)��?dòng)元件的靈敏度與變壓器的接線方式無關

3. 由于電壓?jiǎn)��?dòng)元件只接在變壓器的一側，故接線比較簡單
