配電變壓器的短路承受能力測試是一項至關重要的評估程序，旨在驗證其在突發短路故障情況下的性能表現和結構完整性。根據IEC（國際電工委員會）IEC 60076-5和GB/T 1208《變壓器》等國際及國內標準，該測試項目對確保配電系統的安全穩定運行具有決定性意義。 在進行配電變壓器的短路承受能力測試時，首先需要按照規定的測試條件搭建實驗平臺，包括選擇合適的測試變壓器模型、配置必要的測量?jī)x器和設備，并確保所有測試環境滿足既定的技術規范。 接下來，通過精確控制的方式在變壓器的低壓側引入預定的短路電流，該電流的幅值和持續時間均應嚴格遵循IEC和GB/T標準中的測試參數要求，以模擬真實的短路故障場景。
在測試過程中，利用高精度的電流、電壓和功率傳感器實時監測并記錄變壓器各相的電流、線電壓、零序電壓以及功率的變化情況，同時密切關注變壓器的溫度變化、機械應力和絕緣性能的表現。 測試結束后，根據收集到的數據，運用專業的數據分析軟件和計算模型對變壓器的短路耐受能力進行深入評估。具體包括但不限于計算變壓器在短路狀態下的溫升曲線、預測其絕緣壽命、評估其對系統穩定性的影響以及判斷其是否存在結構損壞的風險。 最后，將測試數據與IEC和GB/T標準中規定的限值進行對比，以驗證變壓器是否滿足規定的短路承受能力要求。如果測試結果顯示變壓器在規定的測試條件下表現出色，那么它就被認為是合格的，可以安全地投入到電力系統中運行；反之，如果測試結果不符合標準要求，則需要對變壓器進行設計優化或制造工藝改進，并在問題得到解決后重新進行測試，直至通過為止。 此外，為了確保測試的準確性和可靠性，建議采用多次重復測試的方法來驗證數據的一致性，并在可能的情況下使用不同批次的變壓器樣本進行交叉驗證。同時，對于測試過程中出現的任何異常情況，都應當進行詳細的記錄和后續的技術分析，以找出原因并提出相應的解決方案。 綜上所述，配電變壓器的短路承受能力測試是一項復雜而精細的工程技術活動，它要求測試人員具備扎實的理論基礎、豐富的實踐經驗和嚴謹?shù)墓ぷ鲬B(tài)度，同時需要依賴于先進的測量設備和分析技術。通過這項測試，可以有效地評估配電變壓器在極端工況下的性能表現，為其在實際運行中的安全穩定提供有力的技術支持。 |
|
|

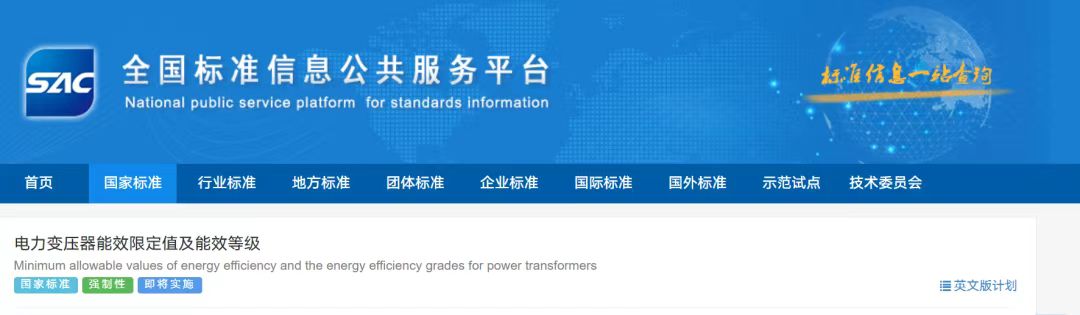

近年來，隨著全球能源結構的持續優化和電力行業的快速發展，變壓器能效提升已成為行業發展的必然趨勢。同時，銅價的不斷上漲對取向硅鋼市場也產生了深刻的影響。本文將圍繞這兩大因素，對取向硅鋼的需求進行分析，并展望其未來發展前景。 一、變壓器新國標發布 近日，全國標準信息公共服務平臺發布重要公告，備受業界關注的國家標準《電力變壓器能效限定值及能效等級》(GB 20052-2024）正式發布，并將于2025年2月1日正式實施，該標準將全面替代舊版標準（GB 20052-2020），在提高電力變壓器能效水平，推動電力行業綠色可持續發展方面具有里程碑意義。

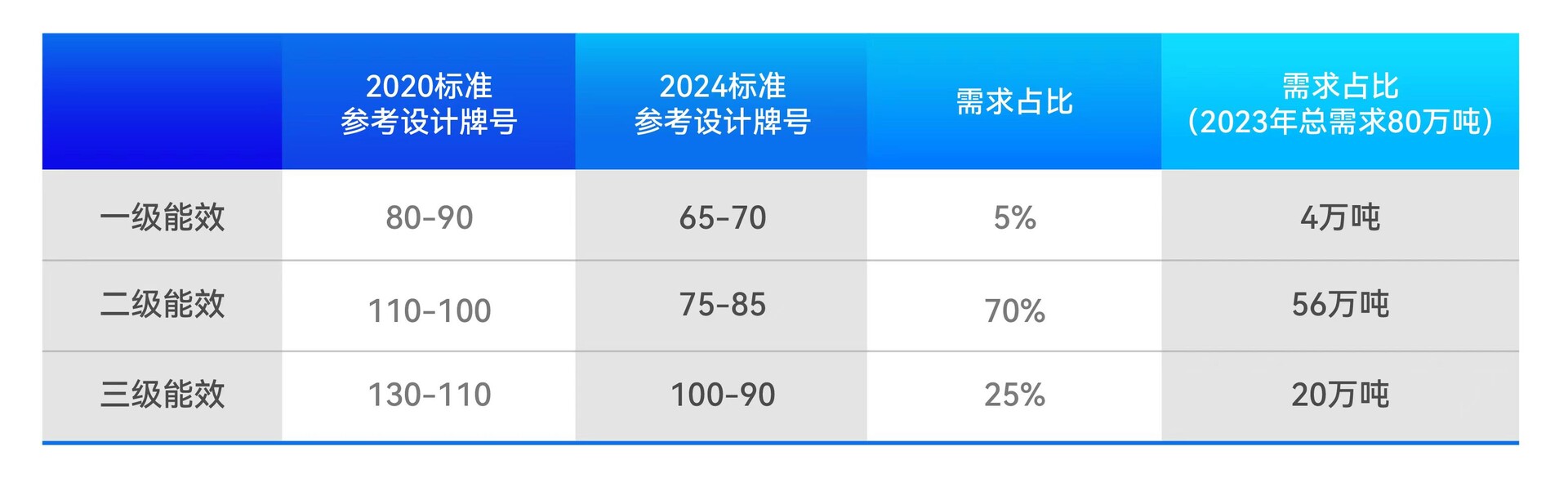

（一）新舊標準對比解讀 GB20052-2020 本標準適用于三相10kV電壓等級、無勵磁調壓、額定頻率為50Hz、額定容量30kVA～2500kVA的油浸式配電變壓器和干式配電變壓器；三相35kV～500kV電壓等級、額定頻率為50Hz、額定容量為3150kVA及以上的油浸式電力變壓器。本標準不適用于充氣式變壓器和高阻抗變壓器。 GB20052-2024 本標準適用于三相10kV電壓等級、無勵磁調壓、額定頻率為50Hz、額定容量30kVA～2500kVA的油浸式配電變壓器和干式配電變壓器；三相35kV～500kV電壓等級、額定頻率為50Hz、額定容量為3150kVA及以上的油浸式電力變壓器；三相6kV~35kV電壓等級、無勵磁調壓、額定頻率為50Hz、額定容量500kVA及以上的新能源發電側（光伏用、風電用、儲能用）油浸式和干式變壓器；三相66kV電壓等級、無勵磁調壓、額定頻率為50Hz、額定容量3150kVA～630000kVA的新能源發電側（光伏用、風電用、儲能用）油浸式變壓器。本標準不適用于充氣式變壓器、塔筒變壓器、機艙變壓器。 （二）能效提升對牌號提升的比例預測 2022和2023年新能源發電測變壓器硅鋼片用量約80萬噸/年， GB20052-2024實施后，各個牌號調整量預測如下：

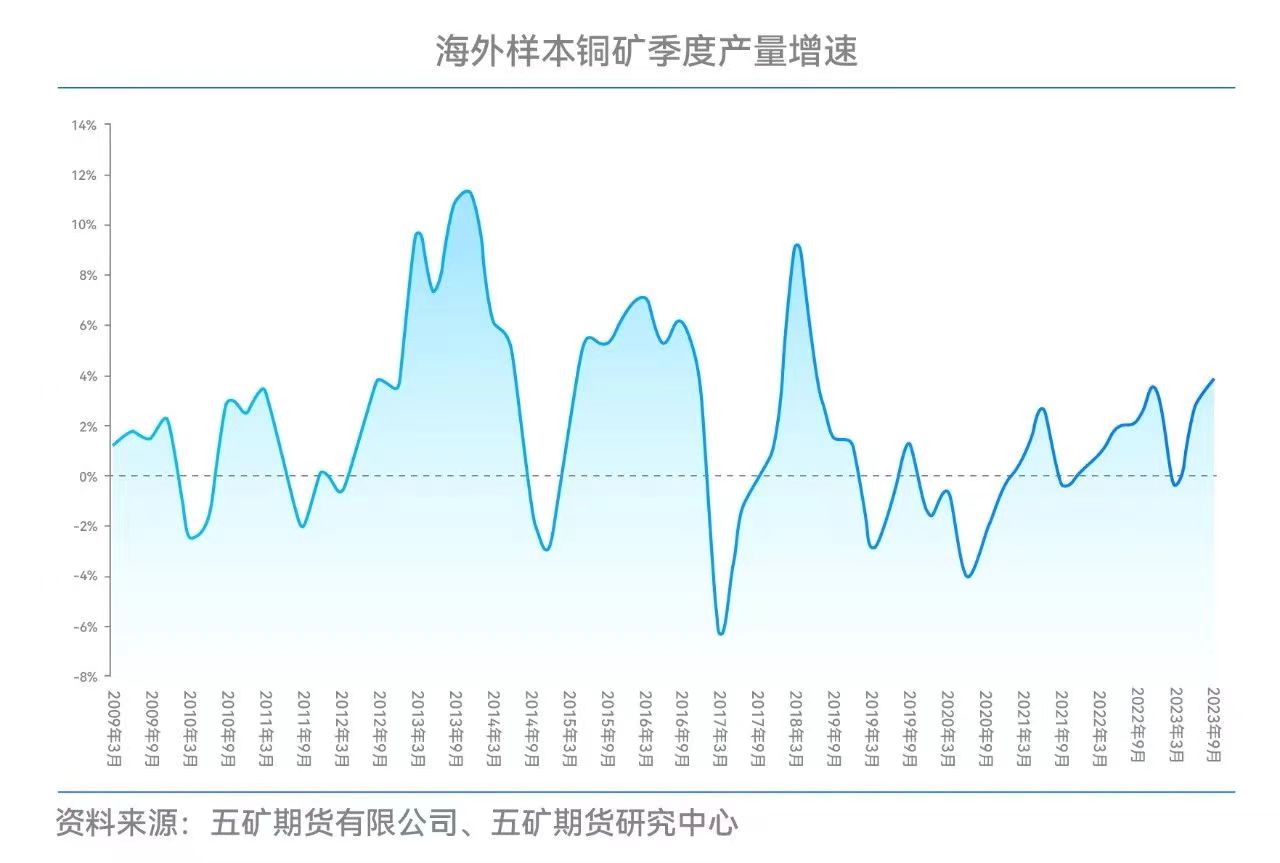

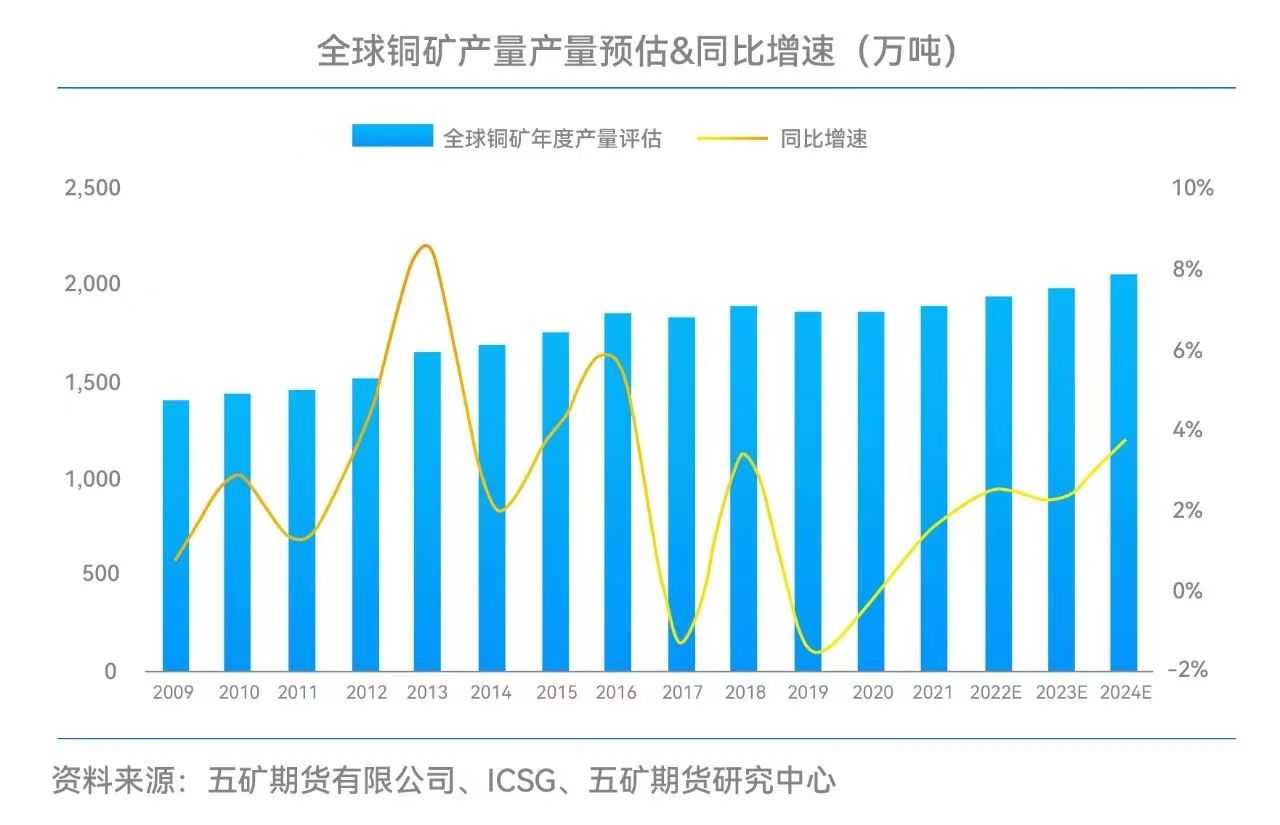

在2023年，全國硅鋼生產總量達264萬噸，其中高牌號（95以上）產量為129萬噸，低牌號（100及以下）產量為135萬噸；具體用途方面，其中有80萬噸硅鋼應用于新能源項目，55萬噸用于其它低牌號項目。 隨著變壓器新國標的實施，預計2025年度95級以上牌號需求量將增加60萬噸，100-130牌號的需求量比例將從52%降至28%。與此同時，中高牌號（95以上）的需求量比例從48%上升至72%，變動幅度達24%（以2023年產能為基準計算，實際2025年的市場規模將遠超此數據）。 二、銅礦市場供需分析 （一）長期分析 銅礦的品位下降以及開采成本的上升，加之資本支出的制約，導致銅礦供給增長受到限制。當前礦山持續開采的同時，銅礦開采邊界品位呈現逐年下降趨勢。從資本支出的角度來看，可以發現，2024年至2026年期間銅礦的增產情況，在很大程度上取決于2019-2021年的資本支出水平，而那一時期的資本支出水平相對較低，從而使得未來幾年的銅礦供給相對緊張。 從長期來看，銅礦的供給高峰可能出現在2028年（近期資本支出高峰為2023年），且增產的強度將遠低于上一個供給高峰期，即2013年的資本支出高峰。 （二）中期分析 2024年至2026年全球礦產供給增量有限。站在礦企的方面來看，全球Top15礦企2024年計劃產銅1269.4萬噸，產量占全球 50%+，同比增長1.6%，增量約20萬噸。產礦國方面，全球Top8產礦國2024年預計產銅1605萬噸，約占全球 60%，同增2.8%，增量44萬噸。 全球角度看，2024-2026年銅精礦增量預計分別為71、28和38萬噸，增速逐漸放緩，行業供給拐點或在2025年。 （三）短期分析 南美等多地礦企與工人的薪資協議于2023年底或2024年初到期，智利某礦區已發生無限期罷工。預計此類事件將在2024年集中爆發，因罷工事件的影響，從而可能導致2024年供應水平低于預期。供給拐點可能提前至2024年中，甚至更早到來。
近期紐約期銅飆升至歷史新高，和其他交易所的期銅形成巨大的價差，震撼了全球銅市場，并引發空頭大量搶購銅運往美國。截止發稿日，倫銅盤中站上11104.5美元/噸，滬銅最高沖上88940元/噸。 預計2024至2026年，銅市場供需平衡分別為18、-66和-103萬噸。銅價未來兩年有望創新高。高盛集團預測2024年銅價將破1.2萬美元/噸，2025年達1.5萬美元/噸。在銅價急劇上漲的背景下，我們有理由相信，在變壓器行業，調整銅鐵使用比例已經迫在眉睫。 三、電力需求分析預測 （一）風電光伏儲能增長預測 1、光伏 2023年全球光伏新增裝機預計達到346Gw，其中中國新增裝機為216.88Gw。預計到 2025 年全球及中國新增裝機有望分別攀升至 580 GW和300GW，對應光伏全球復合增長率33.8%，中國復合增長率19.1%。
2、風電 2023 年全球新增風電裝機約 118GW，其中中國新增風電裝機 75.9Gw。到 2025 年全球及中國新增風電裝機有望分別達到 135 和 95Gw，對應風電全球復合增長率7.2%，中國復合增長率12.5%。 （二）全球電網改造機遇涌現 歐洲：2023年年底，歐盟委員會公布《電網行動計劃》，擬投入5840億歐元，用于檢修、改善和升級歐洲電網及其相關設施。 英國：英國國家電網電力系統運營商(ESO)公布了一份題為《2030年以后》(beyond 2030)的文件，提議到2035年對電網進行580億英鎊(約合5310億元人民幣)的投資。 美國：隨著AI科技的飛速發展和數字化轉型的深入推進，算力正成為現代社會發展的重要驅動力。然而，美國媒體關注到算力上升可能引發電網崩潰的危險。美國電網系統連接著城市和鄉村，為民眾提供電力。但近期，電網面臨變壓器短缺的挑戰。
國泰君安證券預計2023-2030年間全球電網投資年平均約5000億美元，年均復合增長率為7.9%-8.0%。 四、高磁感取向硅鋼競爭力凸顯，變壓器行業面臨新挑戰與機遇 俄烏沖突使歐洲認識到發展清潔能源的重要性，AI算力飛速增長導致電力需求猛增，加之美國電網老化，變壓器平均壽命高達30-40年（設計壽命25年）。在清潔能源需求的推動下，全球?qū)︼L(fēng)電、光伏、儲能等發電設備的變壓器需求猛增。未來10年，全球變壓器行業將會面臨巨大的機遇。 中國GB20052-2024強制能效標準即將實施，使得中高牌號（95以上）硅鋼的需求將從48%提高到72%，加之全球銅資源短缺，銅價趨勢性上漲。因此，從變壓器設計成本角度考慮，調整銅鐵比，提高中高牌號硅鋼用量，成為變壓器制造商必須關注的首要問題。 綜合諸多因素，全球中高牌號取向硅鋼將迎來至少2-3年趨勢性上漲，并且高磁感（HiB）取向硅鋼在變壓器市場中將更有競爭力。 五、新形勢下，高磁感取向硅鋼（HiB）競爭力突顯 中國位居全球硅鋼產量之首，占世界總產量的一半以上。取向硅鋼分為CGO和HiB兩種，其中CGO的生產難度較低，而HiB則相反。HiB生產過程中的最大難點在于每道工序之間的動態匹配，這要求在研發和供應鏈上摸清所有的工藝窗口，并具備全流程的控制和生產管理能力，強調各工藝流程的“雙命中”和最終產品的“牌號命中率”。

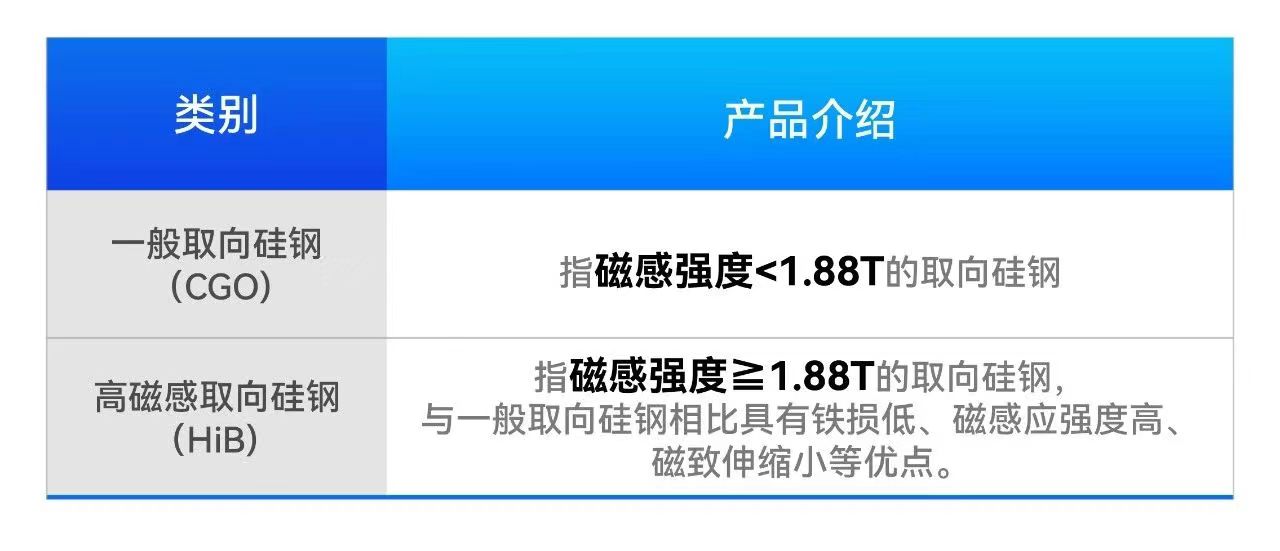

HiB和CGO在性能上最大的區別在于磁感，HiB的磁感在1.88T以上，CGO一般低于1.86T（典型值）。另外，在相同厚度條件下，HiB工藝能實現更低的單位鐵損，且在煉鋼環節能耗較低。在雙碳背景下，HiB工藝更符合低碳指標要求。 湖南宏旺作為國內民營硅鋼廠中規模領先且全面采用HiB工藝的冷軋硅鋼企業，其硅鋼產品的磁感典型值穩定在1.89-1.93之間，典型鐵損則控制在0.68-0.92之間。 隨著GB20052-2024新國標的正式實施，湖南宏旺生產的HiB取向硅鋼將覆蓋全牌號，滿足新的能效標準要求。 |
|
